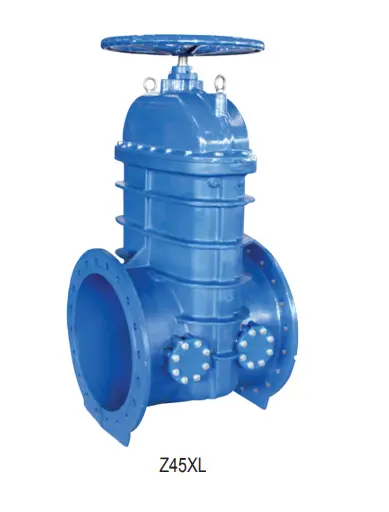

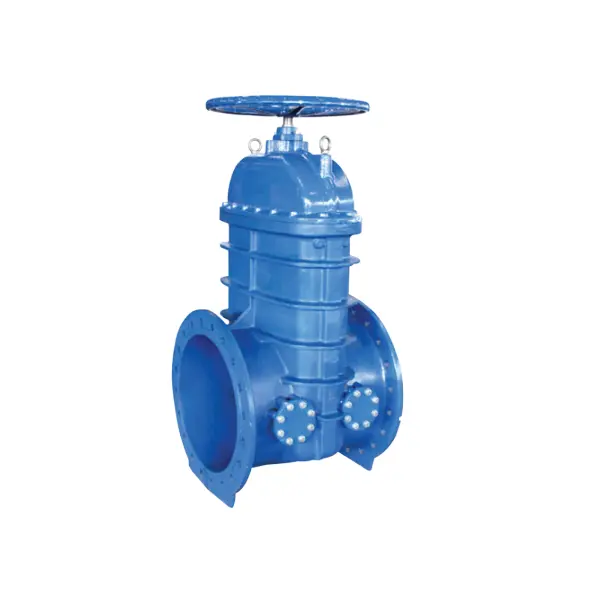

BS 5163 Válvula de compuerta NRS resiliente con bridas con salida de derivación
Model:(Z45XL) PN10/16
BS 5163 Válvula de compuerta NRS resiliente con bridas con salida de derivación (Z45XL) PN10/16
• ENDACIÓN DE CONEXIÓN: Brida a BS EN 1092-2: 1997
• Presión de trabajo: PN10/16
• Rango de temperatura: 0 ℃- 100 ℃
• Recubrimiento: recubrimiento epoxi unido por fusión de acuerdo con ANSI/AWWA C550
• ENDACIÓN DE CONEXIÓN: Brida a BS EN 1092-2: 1997
• Presión de trabajo: PN10/16
• Rango de temperatura: 0 ℃- 100 ℃
• Recubrimiento: recubrimiento epoxi unido por fusión de acuerdo con ANSI/AWWA C550

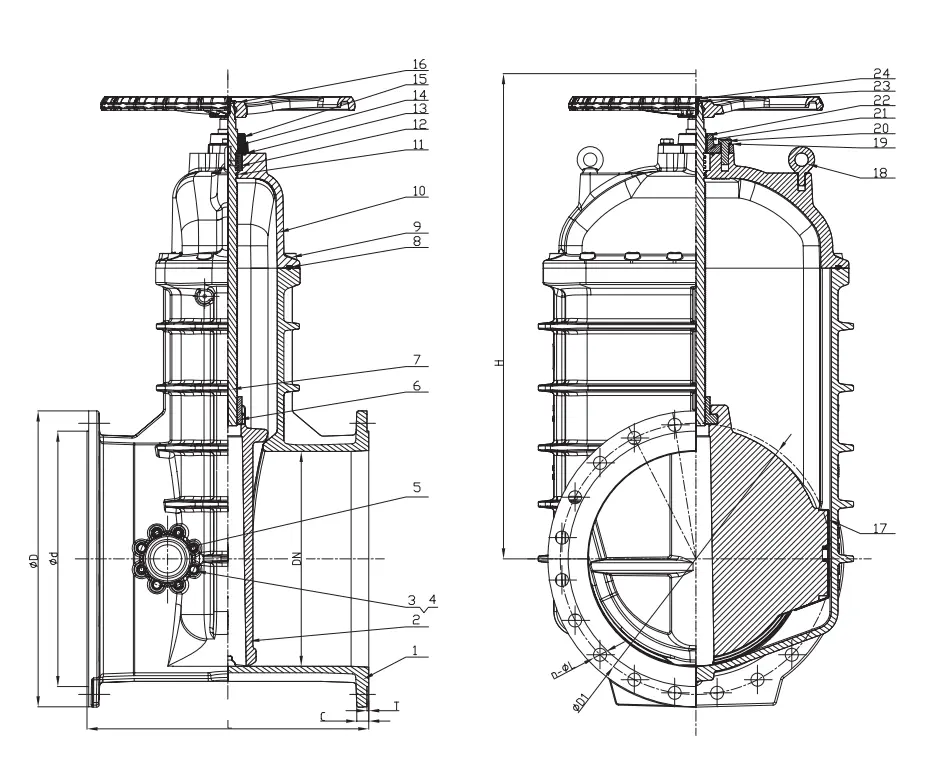

| Especificación de material | |||
| No. | Parte | Especificación estándar | Opción |
| 1 | Cuerpo de válvula | En-gjs-450-10 |
|
| 2 | Disco de cuña resistente | EN-GJS-450-10+EPDM |
|
| 3 | Tornillo | Acero al carbono chapado en zinc | SS304, SS316 |
| 4 | Lavadora plana | Acero al carbono chapado en zinc | SS304, SS316 |
| 5 | Cubierta de válvula de byspass | En-gjs-450-10 |
|
| 6 | Nuez de cuña | Latón HPB59-1 |
|
| 7 | Provenir | Acero inoxidable | SS304/316/420/431 |
| 8 | El gas del capó | EPDM | NBR |
| 9 | Tornillo | Acero al carbono chapado en zinc | SS304, SS316 |
| 10 | Capó | En-gjs-450-10 |
|
| 11 | Anillo | NBR | EPDM |
| 12 | Arandela de empuje | Acero al carbono chapado en zinc | SS304, SS316 |
| 13 | Anillo | NBR | EPDM |
| 14 | Guía del eje | Latón HPB59-1 |
|
| 15 | Glándula | En-gjs-450-10 |
|
| 16 | Volante | En-gjs-450-10 | Acero presionado |
| 17 | Manga de guía | EPDM |
|
| 18 | Perno | Acero al carbono chapado en zinc |
|
| 19 | Lavadora plana | Acero al carbono chapado en zinc | SS304, SS316 |
| 20 | Tornillo | Acero al carbono chapado en zinc | SS304, SS316 |
| 21 | 0 anillo | NBR | EPDM |
| 22 | Limpiaparabrisas | EPDM | NBR |
| 23 | Lavadora plana | Acero al carbono chapado en zinc | SS304, SS316 |
| 24 | Tornillo | Acero al carbono chapado en zinc | SS304, SS316 |
| Nota: 1. Para una solicitud de material especial que no sea la especificación estándar, indique claramente en la lista de consulta o pedido. El bypasfiting y el ensamblaje de la válvula no deben cotizarse y suministrarse a menos que haya una declaración específica en orden o consulta. 2. Si se requiere el ajuste de derivación y la válvula, indique claramente en su orden de compra y se agregarán los costos respectivamente." |
|||
| Dn | PN | Dimensiones (mm) | ||||||||
| Pulgada | mm | L | H | D | D1 | d | C | T | n -ama | |
| 18 " | 450 | 10 | 650 | 1108 | 640 | 565 | 530 | 30 | 4 | 20-F28 |
| 16 | 585 | 548 | 20-31 | |||||||
| 20 " | 500 | 10 | 700 | 1130 | 715 | 620 | 582 | 31.5 | 4 | 20-F28 |
| 16 | 650 | 609 | 20-34 | |||||||
| 24 " | 600 | 10 | 800 | 1311 | 840 | 725 | 682 | 36 | 5 | 20-31 |
| 16 | 770 | 720 | 20-F37 | |||||||
