¿Qué es toda la camiseta con bridas?

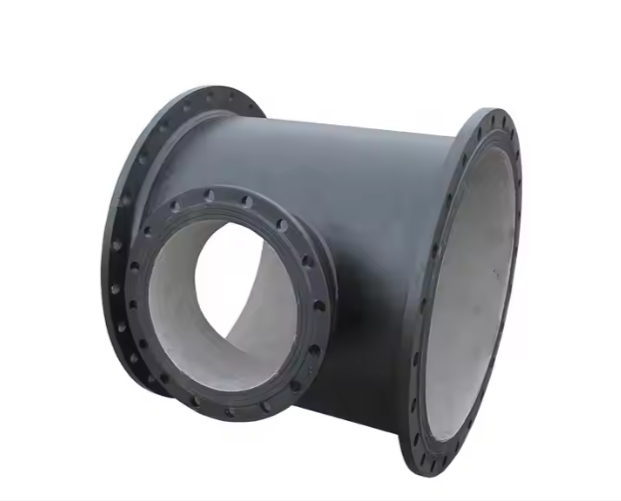

      UnTODA TEE de bridaes una conexión de rama de tubería especialmente diseñada caracterizada por su característica definitoria: los tres puertos, ambos extremos de la carrera de tubería principal como la salida de ramificación perpendicular, están equipados con bridas. Esta configuración lo diferencia claramente de otros accesorios de TEE que pueden contar con roscado, soldadura de zócalo o extremos lisos.

      El cuerpo central de esta tee es típicamente un TEE estándar igual o reductor que cumple con especificaciones como ASME B16.9. Durante la fabricación, una brida, comúnmente un cuello de soldadura, un tipo de soldadura por zócalo o de enchufe, está soldada o unida a cada uno de sus tres extremos abiertos. La brida de salida de ramificación está orientada perpendicular a la dirección del flujo dentro de la tubería principal. El propósito principal de este diseño completamente brindado es facilitar la integración perfecta en los sistemas de tuberías basados en bridas, lo que permite un ensamblaje/desmontaje rápido y confiable a través de pernos y juntas. Esto resulta crítico para las aplicaciones que requieren mantenimiento de equipos frecuentes, inspecciones del sistema (proporcionando puntos de acceso), aislamiento de procesos o modificaciones futuras de tuberías y expansiones de ramas.

       Debido a su robusta construcción con bridas, la camiseta de toda la brida es particularmente adecuada para exigir condiciones de servicio de alta presión y alta temperatura y, a menudo, es la solución preferida para los sistemas de transporte de fluidos de diámetro grande. Las características clave incluyen: las tres conexiones dependen del atornillado a las bridas de apareamiento. Se debe colocar una junta adecuada entre cada cara de la brida para garantizar la integridad del sellado. La clasificación de presión del ajuste está determinada conjuntamente por la clase de la brida (por ejemplo, 150#, 300#, 600#) y material (Grados comunes de acero a carbono A105/A350 LF2, STAPT SECRED A182 F304/F316, F304/F316/F316, F304/F316/F304/F304/F304/F304/F304/F304/F304/F304/F304/F304/F304/F304/F304/F302 aceros y acero inoxidable dúplex), mientras que el cuerpo de Tee en sí mismo debe cumplir con los estándares de presión aplicables. Las dimensiones se adhieren estrictamente a los estándares de brida relevantes (por ejemplo, ASME B16.5 o B16.47) y los estándares del cuerpo de TEE (por ejemplo, ASME B16.9). Las aplicaciones típicas abarcan petróleo y gas (exploración/producción aguas arriba, transporte medio, refinación aguas abajo), procesamiento petroquímico y químico, centrales térmicas y nucleares, instalaciones de tratamiento de agua y aguas residuales a gran escala, construcción naval, plataformas en alta mar y otros proyectos de tuberías industriales pesadas.

      A pesar de las ventajas significativas (la venta de la instalación/extracción, la alta resistencia y la confiabilidad de la conexión, la idoneidad para los diámetros grandes y las condiciones duras, el aislamiento del sistema simplificado y la estandarización), todas las camisetas de brida también presentan inconvenientes inherentes. Estos incluyen principalmente costos relativos más altos debido a materiales y soldadura para tres bridas; Peso sustancialmente mayor en comparación con las camisetas no bendidas o parcialmente bridas; aumento de los requisitos de espacio para caras de brida y operaciones de control de pernos; y el riesgo teórico de fuga en cada articulación de la brida, donde el rendimiento del sellado depende en gran medida de la selección/instalación adecuada de la junta y el control preciso de la precarga de pernos.

      Como alternativas a todas las camisetas de brida, los diseñadores pueden seleccionar otros tipos de ajuste basados en la clase de presión, el tamaño de la tubería, el presupuesto y los requisitos de permanencia de la conexión. Los sustitutos incluyen: Tees roscados (todos los puertos roscados, por ejemplo, NPT/BSPT) para líneas pequeñas y de baja presión. Solicitud de soldadura (todos los puertos soldadura de zócalo) para tuberías de alta presión de diámetro pequeño. Bute de soldadura de butt (todos los extremos BELELADOS PARA LOS ENTERECCIONES DIRECTOS), que ofrece la conexión de goteo más permanente, pero carece de la capacidad de desorden con la capacidad de descenso con la capacidad de descenso con la capacidad de desorden con la capacidad de descenso con la capacidad de los extremos. (por ejemplo, extremos de ejecución con bridas con rama de soldadura roscada/de zócalo).

      En resumen, la camiseta de brida, definida por las bridas en los tres puertos, sirve como un componente crítico en los sistemas de tuberías con bridas, lo que permite una ramificación confiable, mantenimiento simplificado y resiliencia en aplicaciones de alta presión, alta temperatura y gran diámetro en las industrias pesadas.
