Medidor de agua volumétrico
La medición del medidor de agua volumétrico es más precisa que la del medidor de agua de chorro múltiple.
El error de medición del medidor de agua de chorro múltiple tendrá un error de ±2%, mientras que el error del medidor de agua volumétrico puede ser
controlado a un nivel de ±0,5% o incluso inferior.
Condición de entrega:
▶ Tamaño: DN15, DN20
▶Presión máxima de trabajo: PN16
▶Pérdida de presión:≤0.063Mpa
▶Temperatura del agua: T30, T50
▶Estándares:ISO4064.Clase C
▶R :R160(R=Q3/Q1)(opcional)
▶ Instalar: Horizontal, Vertical o inclinado
▶Método de conexión: Rosca BSP

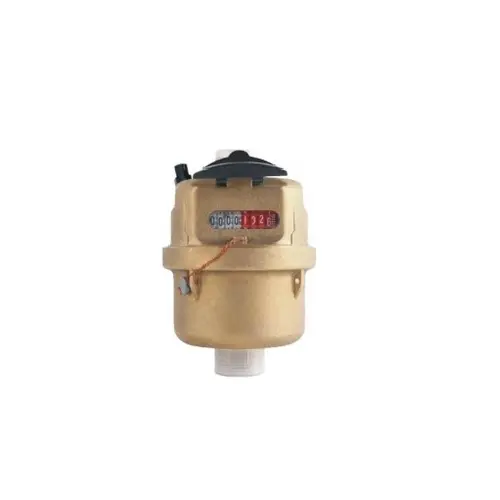

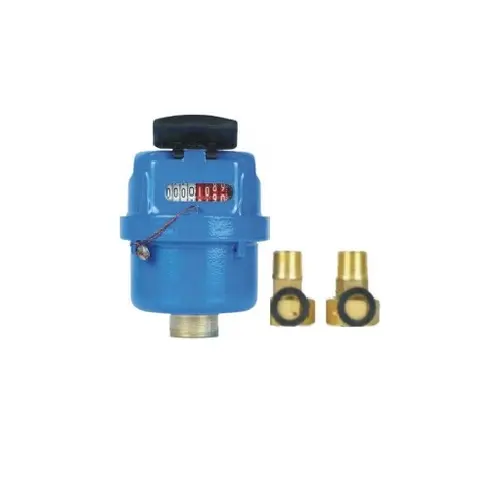

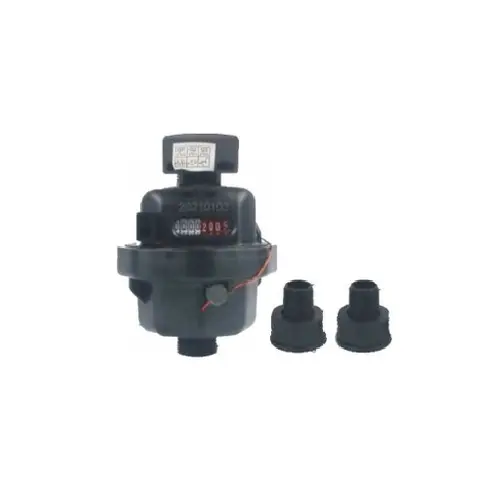

▶El cuerpo se puede elegir de latón, latón con imprimación y ABS.

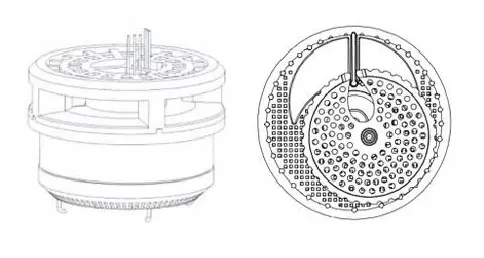

Adopte un pistón giratorio volumétrico, más preciso para la medición;
▶Mejor sensibilidad
▶Gran rango de flujo
▶Instalación en múltiples ángulos
▶Se puede agregar un dispositivo de transmisión remota a pedido

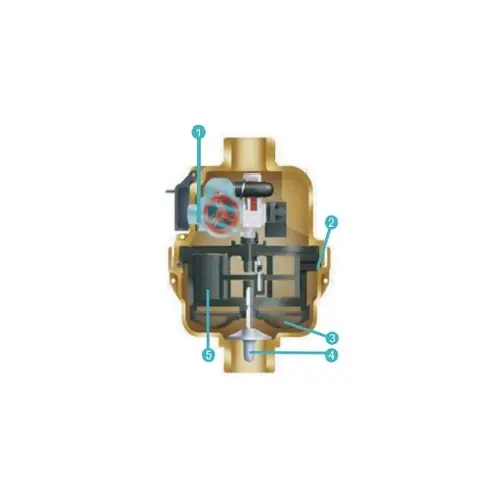

Estructura interna del contador de agua:
1.Registro fácil de leer
2."junta tórica
3.Colador
4.Válvula antirretorno opcional
5.El diseño del pistón ranurado brinda una larga vida útil y reduce las obstrucciones

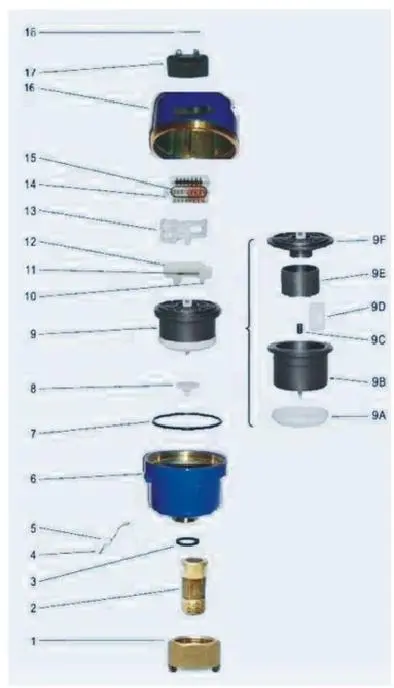

| Código | Descripción | Cantidad |
| 1 | Tuerca | 2 |
| 2 | Enganche | 2 |
| 3 | Empaquetadora | 2 |
| 4 | Alambre de cobre | 1 |
| 5 | Plomo de sello | 1 |
| 6 | Cuerpo inferior | 1 |
| 7 | junta tórica | 1 |
| 8 | Válvula antirretorno | 1 |
| 9A | Colador | 1 |
| 9B | Cámara | 1 |
| 9C | Arbusto | 1 |
| 9D | placa de división | 1 |
| 9E | Pistón | 1 |
| 9F | Cubrir | 1 |
| 10 | Marco de abrazadera | 1 |
| 11 | Primavera | 1 |
| 12 | Deslizador de abrazadera | 1 |
| 13 | Conjunto de transmisión | 1 |
| 14 | Registro | 1 |
| 15 | junta tórica | 1 |
| 16 | parte superior del cuerpo | 1 |
| 17 | Tapa | 1 |
| 18 | pasador de bisagra | 1 |

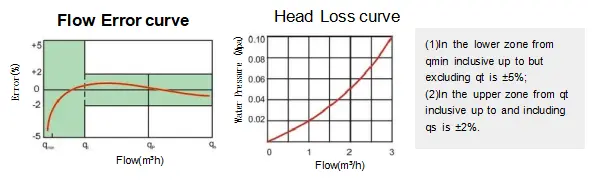

Principales parámetros metrológicos:
| Tamaño | Clase | R(T3/T1) | Q4(m³/H) | Q3(m³/H) | Q2(L/H) | Q1(largo/alto) |
| DN15 | C | 160 | 3.125 | 2.5 | 25 | 15.625 |

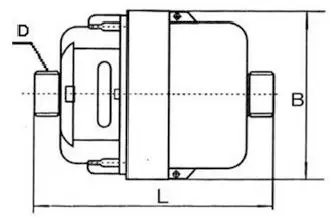

Tamaño del medidor de agua y detalles de embalaje:
| Tamaño | Longitud (mm) | Ancho/Ancho (mm) | Conexión hilo | Peso (kg) |
| DN15 | 115 | 95 | G3/4B | 1 |
| Tamaño | Tamaño del producto (centímetro) | Peso del producto (kg) | Paquetes en 1 caja | Tamaño del cartón (centímetro) | Peso total para 1 caja (kg) |
| DN15 | 11,5*20,9*9 | 1.1 | 10 | 44,5*26,5*12 | 11 |
