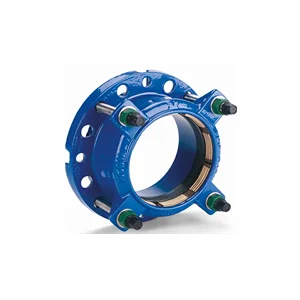

Adaptador de brida de tubería
El recubrimiento interno de este adaptador de brida de tubería es cemento ordinario, cemento alto en azufre, cemento alto de alúmina, epoxi polvo FBE, poliuretano o polietileno, que se pueden personalizar de acuerdo con los requisitos del cliente.
Las categorías de productos de tuberías y accesorios de hierro dúctil incluyen principalmente: tuberías de suministro de agua, tuberías de drenaje, tuberías térmicas, tuberías forradas de polyfluoroester, tuberías de resina de argón, tuberías de cerámica epoxy, tuberías de pipa de pipa de pipa de alluminio de zinc, tuberías, tuberías de arrastre, tuberías autóctonadas, tuberías de vías de edad y pipas de gestación de zinc.
Especificación:
| No. | Parte | Material |
| 1 | Cuerpo | GGG450-10 |
| 2 | Sello labial | EPDM |
| 3 | Arbusto espaciador | Orina |
| 4 | Anillo de agarre | Latón MS58 |
| 5 | Anillo de bloqueo | GGG450-10 |
| 6 | Perno | Acero inoxidable |

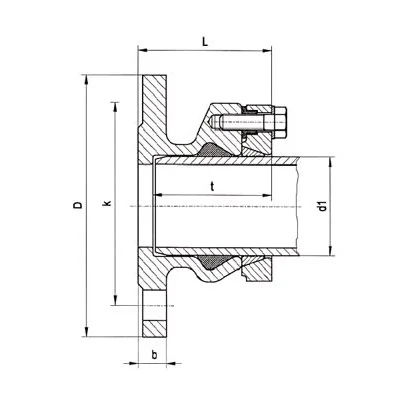

| Tamaño | Tubo | Dimensiones | Peso | ||||
| Dn mm |
D1 mm |
D mm |
k mm |
b mm |
I mm |
t mm |
kg |
| 50 | 63 | 165 | 125 | 19 | 90 | 80 | 3.6 |
| 60 | 63 | 175 | 135 | 19 | 90 | 80 | 3.8 |
| 60 | 75 | 175 | 138 | 19 | 92 | 82 | 4.0 |
| 65 | 63 | 185 | 148 | 19 | 90 | 80 | 4.3 |
| 65 | 75 | 185 | 145 | 19 | 92 | 82 | 4.3 |
| 80 | 75 | 200 | 160 | 19 | 92 | 82 | 5.0 |
| 80 | 90 | 200 | 160 | 19 | 95 | 85 | 5.5 |
| 100 | 90 | 220 | 180 | 19 | 95 | 85 | 6.8 |
| 100 | 110 | 220 | 180 | 19 | 95 | 85 | 6.2 |
| 100 | 125 | 220 | 180 | 19 | 97 | 87 | 7.0 |
| 125 | 110 | 250 | 210 | 19 | 95 | 85 | 7.8 |
| 125 | 125 | 250 | 210 | 19 | 97 | 87 | 8.2 |
| 125 | 140 | 250 | 210 | 19 | 103 | 93 | 8.5 |
| 150 | 140 | 285 | 240 | 19 | 103 | 93 | 11.3 |
| 150 | 160 | 285 | 240 | 19 | 115 | 105 | 10.5 |
| 150 | 180 | 285 | 240 | 19 | 125 | 115 | 11.6 |
| 200 | 200 | 340 | 295 | 20 | 135 | 125 | 18.0 |
| 200 | 225 | 340 | 295 | 20 | 138 | 128 | 16.0 |
| 250 | 250 | 400 | 350 | 22 | 155 | 145 | 22.0 |
| 250 | 280 | 400 | 350 | 22 | 158 | 148 | 29.0 |
| 300 | 315 | 455 | 400 | 24.5 | 185 | 175 | 44.0 |
| Nota: Las bridas arriba son PN10, la brida PN16 está disponible. | |||||||
Parámetros del producto
Estándar: ISO2531, EN545, EN598
Grado: K Clase, clase C
Método de conexión: interfaz t-type, interfaz GT-type, interfaz de auto y marginada
Diámetro: DN80-DN2600
Longitud: 8.15m, 6.0m, 5.7m
Campos aplicables: suministro de agua urbana, drenaje, aguas residuales, etc.
Recubrimiento interno: cemento ordinario, cemento alto en azufre, cemento alto de alúmina, polvo epoxi FBE, PU o PE, personalizado
Recubrimiento externo: 99.99 Zinc + pintura de asfalto negro (70 micras), epoxi polvo FBE, aleación de aluminio de zinc + pintura epoxi, PU, personalizado
Accesorios: anillo de goma
Embalaje: auxilio, flejado de acero
Período de garantía: 1 año
Material: hierro dúctil
Presión de trabajo: PN10, PN16, PN25, PN40
Tamaño: según requisitos específicos
Estándar: ISO2531 /EN545 /EN598
Aplicable a tuberías de PE
Color: azul (resina epoxi)
