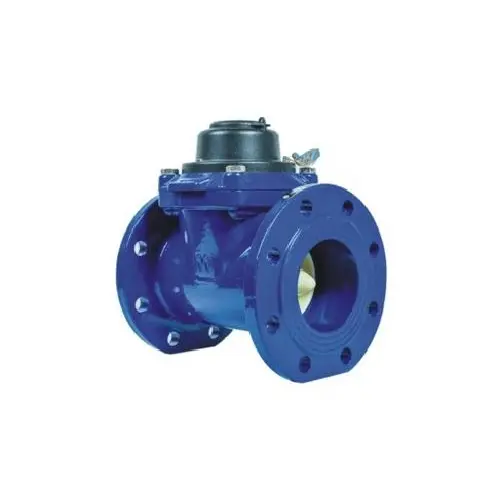

Medidor de agua Woltman
El medidor de agua Woltman Helix se puede dividir en medidor de agua Helix Woltman horizontal (WPH) y Helix vertical.
Medidor de agua Woltman (WS) según diferentes estructuras internas del medidor de agua, pero los medidores de agua son
Instalado horizontalmente, la ventaja del medidor de agua vertical Woltman (WS) es un rango de flujo más amplio (R80/R160/R200). La instalación no necesita los estrictos requisitos de sección de tubería recta y filtro externo.
Uso: el medidor de agua horizontal Woltman se utiliza para medir el flujo total de tuberías de gran flujo. Es especialmente adecuado para tuberías principales de suministro de agua y demanda de agua de minería de grandes plantas. Las características principales son gran capacidad de circulación, volumen pequeño, estructura compacta, fácil de usar y mantenimiento.
Condiciones aplicables:
▶ Tamaño: DN40 ~ DN600
▶Material: carcasa de hierro fundido
▶ Agua fría: 0,1 ~ 30 ℃
▶ Agua caliente: 0,1 ~ 90 ℃
▶ Presión de trabajo: 1,0 MPa/1,6 MPa
Método de instalación:
1.Instalación horizontal.
2.Se requiere un filtro de agua adicional.
3.La entrada/salida de agua del medidor de agua necesita una sección de tubería recta U10/D5.
Características:
1.La estructura de transmisión magnética seca garantiza que el mostrador esté limpio y claro.
2.Gran capacidad de flujo, pequeña pérdida de presión y curva de rendimiento estable.

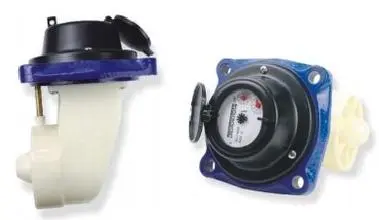

3.El movimiento de medición es reemplazable y fácil de desmontar.
4. Se rocían sujetadores de acero inoxidable y polvo de resina epoxi dentro y fuera de la carcasa para maximizar la prevención de la oxidación y prolongar la vida útil del producto.
5.El mecanismo de medición tiene buena universalidad, conexión magnética, pequeña resistencia a la transmisión, operación sensible y confiable.
6. El contador está sellado al vacío, es anticondensación y atomización, y puede mantener la lectura clara y precisa durante todo el año.
Parámetro técnico:
|
DN (mm) |
Rango de flujo |
Máximo Q4 |
Común fluir Q3 |
Límite Q |
Mínimo Q1 |
Mínimo lectura |
Máximo lectura |
|
T3/T1 |
m |
³/h |
m³ |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999,999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999,999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999,999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9.999.999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9.999.999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9.999.999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9.999.999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999,999,999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999,999,999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999,999,999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999,999,999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999,999,999 |
Dimensión total y peso:
|
DN (mm) |
Longitud |
Altura |
|
Brida de conexión |
Peso de referencia |
|
|
Largo(mm) |
Mmm) |
Brida exterior diámetro |
Diámetro central del orificio del perno D1 (mm) |
Número de pernos de conexión |
kilos |
|
|
40 |
200 |
198 |
150 |
110 |
4-M16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-M16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-M16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-M16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-M16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-M20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-M20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-M20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-M24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-M20/16-M24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-M24/16-M24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-M24/20-M27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-M24/20-M30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-M27/20-M33 |
520 |

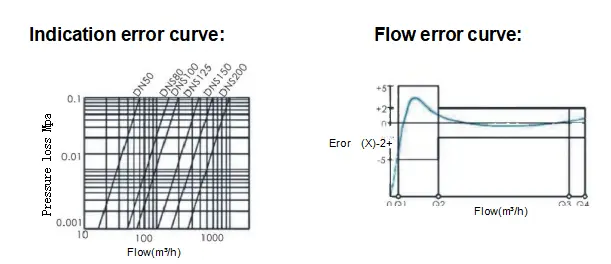

A. El error máximo permitido de un área baja (Q1≤Q B. Cuando la temperatura del agua es≤30℃, el error máximo permitido en el área alta (Q2≤Q≤Q4) es ±2% cuando la temperatura del agua es> 30 ℃, el error máximo permitido en el área alta (Q2≤Q≤Q4) es ±3%
Etiquetas calientes: Medidor de agua Woltman
