¿Cómo seleccionar una válvula de retención?

Las válvulas de retención son tanto válvulas de circuito cerrado como válvulas funcionales. Siempre que sea necesario evitar el reflujo del medio, se deben instalar válvulas de retención. Por lo tanto, generalmente se instala una válvula de retención en la salida de la bomba. Al seleccionar válvulas de retención, se deben cumplir los siguientes requisitos

La posición de instalación de la válvula de retención.

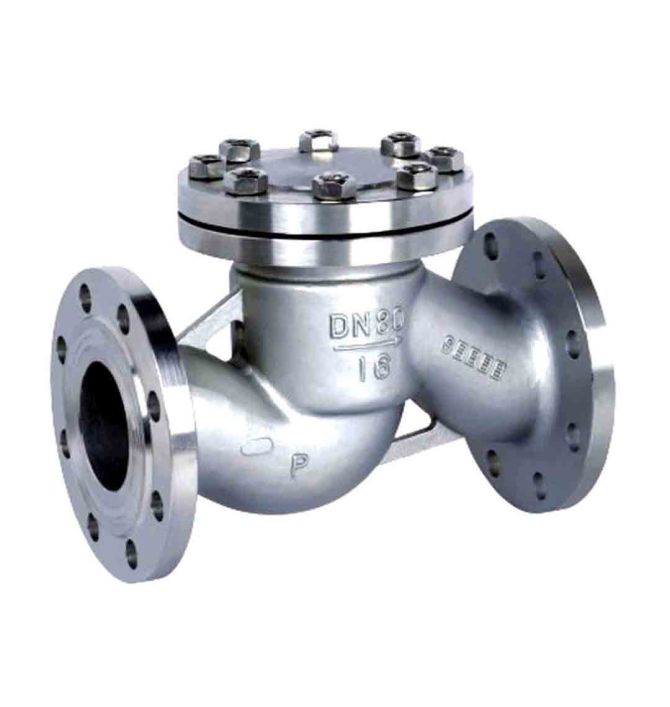

Por ejemplo, las válvulas de retención de elevación por gravedad solo se pueden instalar en tuberías horizontales. La válvula inferior solo se puede instalar en la tubería vertical del tubo de succión de la bomba de agua. La posición de instalación de las válvulas de retención oscilantes no está restringida. Se pueden instalar en tuberías horizontales o verticales.

(2) El medio transportado a través de la tubería.

El tipo de válvula de retención debe determinarse en función del medio transportado por la tubería.

(3) La velocidad de reflujo del medio es relativamente grande.

Si la velocidad de reflujo del medio en la tubería es relativamente alta, se debe seleccionar una válvula antirretorno con un dispositivo de cierre lento.

(4) Limitación de la válvula de retención

El ámbito de aplicación de las válvulas de retención está limitado por su forma estructural y materiales de fabricación.

1) Las válvulas de retención de mariposa son adecuadas para tuberías de gran diámetro y baja presión y sus lugares de instalación están restringidos porque la presión nominal de las válvulas de retención de mariposa no puede elevarse demasiado. La posición de instalación de las válvulas de retención de mariposa no está restringida. Suelen instalarse en tuberías horizontales, pero también se pueden instalar en tuberías verticales o inclinadas.

2) Las válvulas de retención de diafragma son adecuadas para tuberías propensas a sufrir golpes de ariete, y el diafragma puede eliminar eficazmente el golpe de ariete. Sin embargo, debido a las limitaciones del material del diafragma en la temperatura de trabajo y la presión de funcionamiento de las válvulas de retención de diafragma, generalmente se usan en tuberías de baja presión y temperatura normal con temperaturas de trabajo que oscilan entre -20 y 120 ℃ y presiones de trabajo p≤1,6 MPa, y son particularmente adecuadas para tuberías de suministro de agua.

3) Las válvulas de retención esféricas tienen un excelente rendimiento de sellado y un funcionamiento confiable debido al hecho de que las piezas de sellado son esferas recubiertas de caucho. Además, como las piezas de sellado pueden ser bolas individuales o bolas múltiples, se pueden fabricar en diámetros grandes. Sin embargo, su sello es una esfera hueca recubierta de caucho, lo que no es apto para tuberías de alta presión y sólo es aplicable a tuberías de media y baja presión.
