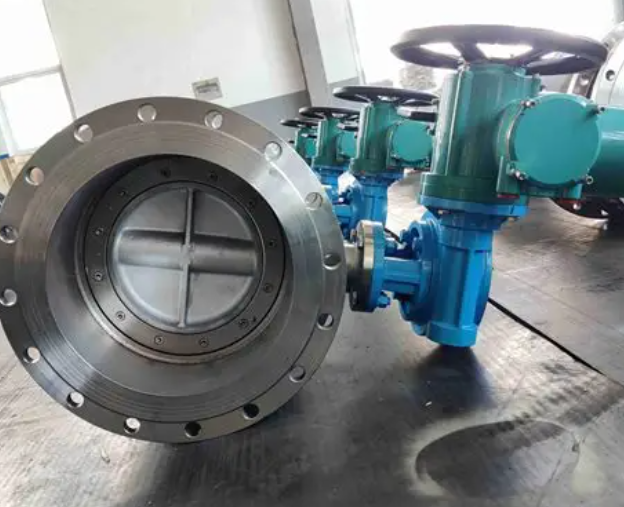

¿Qué es la válvula de mariposa de brida excéntrica doble?

   ElválvulaEl cuerpo generalmente presenta conexiones con bridas (que cumplen con ANSI, DIN u otros estándares internacionales) y se pueden construir a partir de hierro fundido, acero al carbono, acero inoxidable o aleaciones especiales. El disco adopta una forma excéntrica de mariposa, a menudo hecha de acero inoxidable o recubierto de materiales resistentes a la corrosión como PTFE. El vástago está forjado de acero de aleación de alta resistencia y transmite un par de operaciones a través de su diseño de doble despliegue. El anillo de sellado está montado en el asiento de la válvula, con materiales que van desde elastómeros (por ejemplo, EPDM, caucho NBR) hasta metal (para entornos de alta temperatura/presión). Un sistema de rodamientos emplea cojinetes autocetulcadores o de bronce para minimizar la fricción, mientras que las opciones de actuación incluyen palancas de mano, cajas de cambios, actuadores neumáticos o eléctricos.

   Durante la apertura, el disco se desconecta instantáneamente del sello del asiento (debido a la primera fricción de desplazamiento de desplazamiento) y gira 90 ° para alcanzar la posición completa. Al cerrar, el segundo diseño de compensación permite que el disco comprime gradualmente el anillo de sellado, formando uniforme de sellado lineal uniforme. Al ajustar el ángulo de rotación del disco (0 ° –90 °), se logra un control preciso sobre el flujo de medios y la presión en la tubería.

   Esta válvula se usa ampliamente en los sistemas de suministro y tratamiento de agua (por ejemplo, plantas de agua, estaciones de bombeo de aguas residuales), industrias petroquímicas para tuberías de transferencia de petróleo/químicos, instalaciones de generación de energía en circuitos de agua de enfriamiento y unidades de desulfuración de gases de gases de gases de combustión (FGD), Sistemas HVAC para el control de agua de la construcción grande/circulación de agua de la agua, y las unidades de agua de agua de mar y el agua de las ballestias, y alquiler de agua de construcción, y alquiler de agua, y alquiler de agua, y colgan a las aguas de la construcción, y aleman y al ballestia, y al ballestia, y a las colas de agua, y a las custodiares, y a las custodiaras de las aguas sanitarias, y a las custodiaras de las aguas sanitarias, y colgaduras, y cuilia, y sanaryas, y custodiaras. Industrias alimentarias/farmacéuticas, adaptándose a entornos de medios corrosivos, de alta temperatura y limpios.

   Tecador de ventajas de ventaja clave: el diseño de doble desplazamiento reduce la fricción en más del 90%, lo que permite una operación sin esfuerzo y requisitos de actuador más pequeños. Vida útil del sello extendido: fricción deslizante mínima entre el disco y el sello prácticamente elimina el desgaste, extendiendo la vida 3–5 veces versus las valvas de la mariposa convencional. Tolerancia: los sellos de metal resisten -196 ° C a +650 ° C; SEALES DE ELASTOMER Se adapta -40 ° C a 200 ° C. Mantenimiento de fácil: los anillos de los asientos se pueden reemplazar en línea sin desmontaje del cuerpo de la válvula, minimizando el tiempo de inactividad.

   En comparación con las válvulas de mariposa de desplazamiento único (solo el desplazamiento del vástago del centro de sellado, adecuado para condiciones ambientales de baja presión), el diseño de doble despliegue mejora sustancialmente el sellado y la durabilidad a través de su segundo desplazamiento, lo que lo convierte en la solución convencional para aplicaciones de presión media a alta. Las válvulas de mariposa de triple desplazamiento agregan una compensación de ángulo de cono de asiento para lograr un sellado duro de metal a metal y una fuga cero, mejor adecuada para la temperatura/presión ultra alta y medios severos (por ejemplo, unidades de refinación), aunque a un costo significativamente mayor.
