¿Cuál es la diferencia entre una brida y una articulación de desmantelamiento?

   1. diferencia de propósito central

        Brida: su propósito central es crear un punto de conexión permanente o semipermanente, sellado y rígido en un sistema de tuberías. Se utiliza para conectar tuberías a tuberías, tuberías a válvulas, tuberías a bombas u otros equipos. Es el método de conexión fundamental para construir una red de tuberías. Una vez que los pernos se apretan, una conexión de brida está destinada a ser fija e inmunible.

Desmantelamiento de la articulación: Su propósito central es facilitar el desmontaje rápido y el mantenimiento de equipos específicos (como válvulas, bombas, medidores de flujo). No es un conector básico, sino que funciona como una "herramienta de mantenimiento" o "sección extraíble", típicamente instalada entre las bridas en ambos extremos del equipo que requiere un mantenimiento frecuente (por ejemplo, válvulas). Su propia existencia es facilitar la eliminación del equipo.

   2. Diferencia de estructura y mecanismo de operación

       Brida: la estructura es relativamente simple, principalmente que consta de dos discos (placas de brida) con orificios de pernos y una junta de sellado intercalada en el medio. Durante la conexión, todos los pernos de brida circundantes deben apretarse uniformemente para comprimir la junta, logrando sellado y fijación. Para desmontar el equipo, todos los pernos de conexión en las bridas a ambos lados del equipo deben aflojarse y eliminar por completo antes de que se pueda sacar el equipo. Este proceso puede llevar mucho tiempo y laborioso, especialmente si los pernos están corroídos o el espacio está confinado.

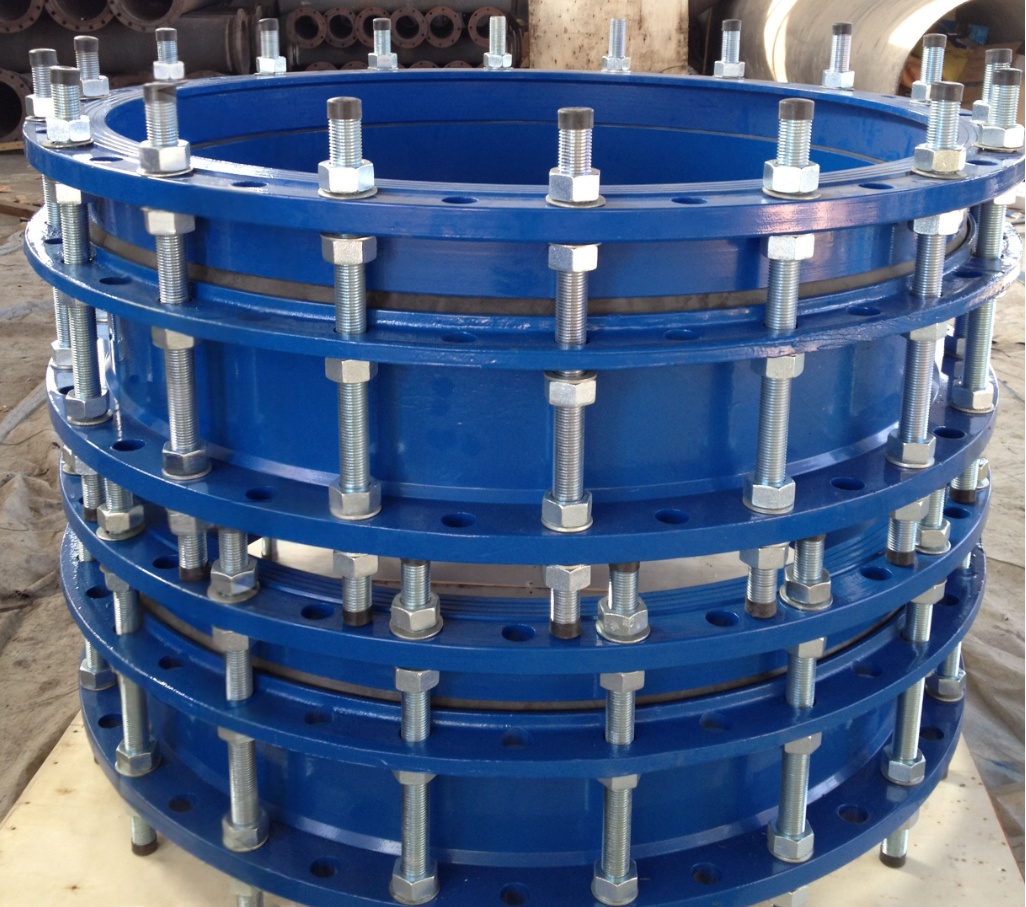

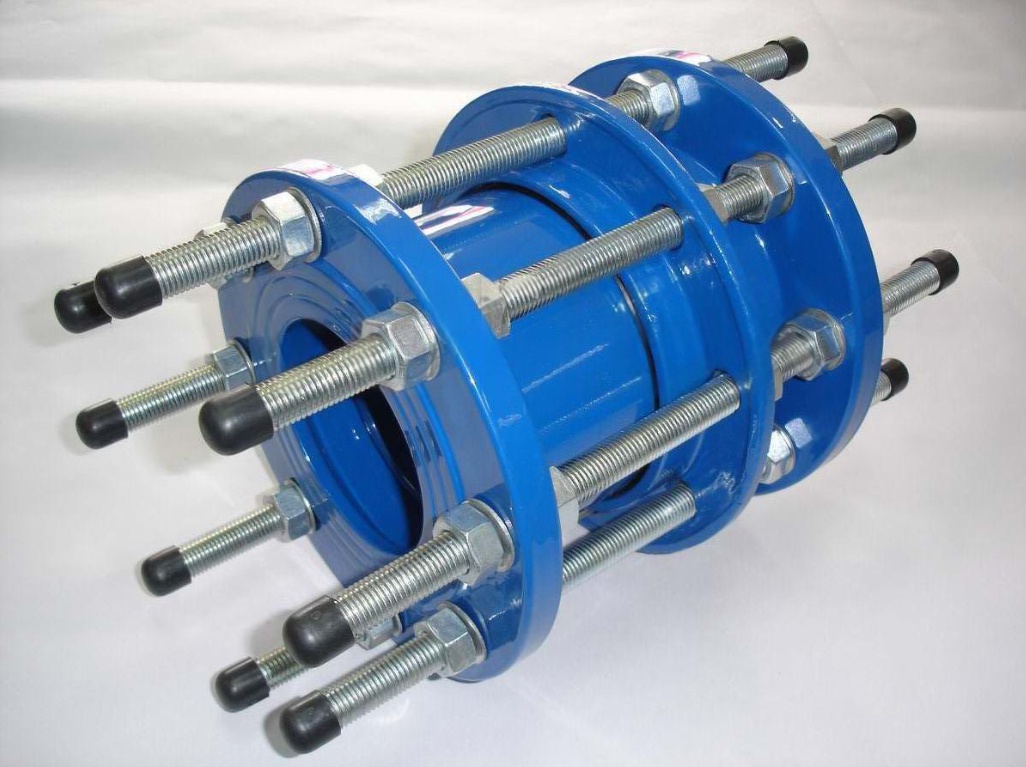

Desmontaje de la articulación: la estructura es más compleja. Incluye dos bridas (un extremo fijo, un extremo móvil), una manga telescópica (como una estructura del telescopio, con sellos) y los pernos de límite de 2-4 cruciales.

Durante el funcionamiento normal: las tuercas en los pernos límite se apretan uniformemente, tirando de la brida móvil hacia la brida fija y comprimiendo la manga telescópica, lo que hace que toda la junta sea rígida como una sección de tubería corta.

Cuando el equipo necesita desmontaje: solo las tuercas en estos pocos pernos límite deben aflojarse (no retirarse). Una vez aflojada, la brida móvil (junto con el equipo que se eliminará) se puede tirar axialmente a lo largo de la tubería una distancia preestablecida (por ejemplo, 50 mm, 100 mm). Este espacio es suficiente para eliminar fácilmente los pernos que conectan el equipo en sí con la brida de la tubería, lo que permite que se quite el equipo. La conexión de brida del sistema de tuberías en sí (en el lado de la brida fija) permanece completamente intacta.

   3. Diferencia de enfoque funcional

       Brida: proporciona funciones básicas de conexión, sellado y presión. Diseñado como un punto fijo, carece de características de diseño específicas para un fácil desmontaje y no proporciona una compensación de desplazamiento axial (a menos que sea una brida especial especialmente diseñada).

      Desmantelamiento de la articulación:

      Función primaria: permite un desmontaje rápido y sin corte de equipos críticos, ahorrar significativamente el tiempo y los costos de mantenimiento, y reducir la perturbación al sistema de tuberías.

      Funciones adicionales: utilizando su estructura telescópica, también puede compensar el desplazamiento axial de la tubería menor (por ejemplo, expansión/contracción térmica, errores de instalación) durante la instalación y operación, simplificar la alineación durante la instalación y proporcionar cierta absorción de vibraciones.

   4. Diferencia de escenarios de aplicación

       Brida: ubicua, es la configuración estándar donde sea que se necesite una conexión. Los sistemas de tuberías se construyen a partir de innumerables puntos de conexión de brida.

       Desmontaje de la junta: instalada estratégicamente en ambos lados de equipos críticos (especialmente válvulas, bombas) que requieren mantenimiento frecuente o reemplazo potencial. Está "insertado" entre el equipo y el sistema de tuberías en los dos puntos de conexión de brida existentes. Comúnmente utilizado en escenarios con espacio de mantenimiento confinado, alta frecuencia de mantenimiento o donde el corte/soldadura (trabajo en caliente) no está permitido.

     Resumen de las diferencias clave:

     La brida es un "conector": utilizado para conectar permanentemente tuberías y equipos; Es la base para construir el sistema.

     El desmantelamiento de la junta es un "componente de mantenimiento": utilizado para facilitar el desmontaje de equipos específicos; Es un asistente para el mantenimiento del sistema. Con su estructura telescópica única y su diseño de perno límite, le permite crear espacio para la eliminación del equipo al aflojar solo unas pocas tuercas, evitando la molestia de eliminar numerosos pernos de brida o tuberías de corte.

     Analogía simple:

     Imagine un cajón fijado dentro de un gabinete.

     La brida es como clavar o pegar el cajón al gabinete: para quitar el cajón, debe romper la conexión o eliminar minuciosamente todas las uñas/pegamento.

     El desmantelamiento de la junta es como instalar diapositivas y pestillos entre el cajón y el gabinete; durante el funcionamiento normal, los pestillos (pernos límite) bloquean el cajón de forma segura; Cuando se necesita mantenimiento, la desactivación (aflojamiento de las tuercas) le permite sacar fácilmente el cajón (equipo) a lo largo de los portaobjetos (manga telescópica) para su inspección o reemplazo. El cuerpo del gabinete (tubería principal) en sí permanece completamente sin perturbarse.
