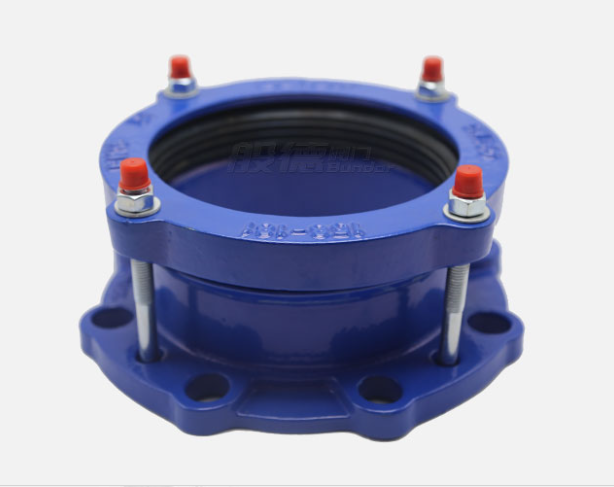

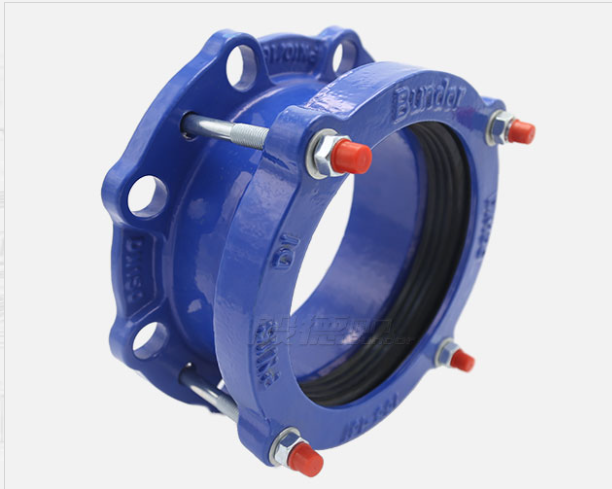

¿Qué es un adaptador de brida? ¿Cuál es el principio operativo de un adaptador de brida?

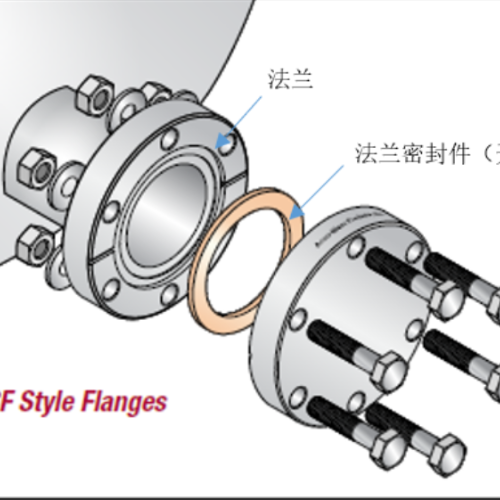

        Eladaptador de bridaFunciona a través de su diseño especializado, permitiendo la conexión de bridas con diferentes especificaciones o tipos incompatibles para establecer una interfaz entre las tuberías o los componentes del equipo. El adaptador de brida generalmente consiste en elementos de atornillado y una junta de sellado que funciona en concierto para garantizar la integridad y la estabilidad conjuntas. Al conectar dos bridas diferentes a través del adaptador, los pernos se aprietan para comprimir la junta, que simultáneamente llena los huecos y sella la interfaz para evitar la fuga de fluidos/gas; transmite la fuerza de compresión aplicada a través de las caras de la brinda; mantiene la confiabilidad estructural al distribuir cargas mecánicas y tensiones torsionales.

      La integridad del sellado y la estabilidad de los adaptadores de brida dependen críticamente de su diseño y precisión de fabricación. La precisión dimensional y la compatibilidad geométrica con las bridas objetivo son esenciales para garantizar un ajuste adecuado y un sellado efectivo. Los materiales del adaptador deben poseer suficiente resistencia para resistir las cargas anticipadas de presión y temperatura mientras se entregan un rendimiento de sellado confiable. Los materiales comunes incluyen metales como el acero al carbono y el acero inoxidable, o los termoplásticos como el PVC y el polietileno.

       Adaptador de bridaLa instalación requiere una adherencia estricta a los protocolos de precisión: comience con la validación del material (calificaciones de clase PN/clase, las juntas de EPDM que inspeccionan a 50 ± 5 costas a) y preparación de la superficie (bridas desplazando con acetona). Durante el ensamblaje, alinee los componentes dentro de ≤1 ° Angular/≤11% de tolerancia radial DN, aplicando lubricante de grado alimenticio a los anillos de goma. Ejecute el apriete del perno en la secuencia de patrón cruzado (por ejemplo, 1-5-3-7-2-6-4-8 para bridas de 8 pernos) usando carga de torque de tres etapas (30%→ 60%→ 100%de torque final; por ejemplo, pernos M20 a 340n · m para PN25). Después de la instalación, realice pruebas neumáticas de 0.6MPA (≤1% de caída de presión) y monitoreo de vibración (amplitud de <50 μm). Las salvaguardas críticas incluyen el cálculo de la fuerza de empuje (F = ρ · A · ΔV/Δt) para bloques de anclaje de concreto si F> 50kn, aislamiento dieléctrico (mangas aislantes + PTFE Juntas> 1MΩ Resistencia) y compensación de expansión térmica (Δ = α · L · ΔT con α = 11.2 × 10 ⁻⁶ (m/) (·). El incumplimiento de la verificación de empuje o el omitido de los procedimientos de torque escenificado arriesga a la falla de la articulación catastrófica.
