Especificaciones técnicas para los tipos de juntas de tubería de hierro dúctil

    Las juntas con bridas utilizan pernos de alta resistencia (conformes con ISO 898-1 Grado 8.8 o superior) para sujetar las placas de brida en ambastubotermina, estableciendo una conexión rígida entre las tuberías aguas arriba y aguas abajo. Las cargas estructurales están completamente soportadas por los pernos, que requieren clasificaciones de presión (por ejemplo, PN16/PN25) coincididas con la presión de trabajo del sistema.tipo conjuntocarece de capacidad de deformación flexible y es adecuada para aplicaciones especializadas como accesorios de válvulas, conexiones de tuberías de materiales cruzados y secciones de tubería desmontables. Debido a las limitaciones en la compresibilidad y la resistencia a la intemperie de las juntas de goma delgada (espesor ≤3 mm), la eficiencia de sellado debe optimizarse seleccionando EPDM o juntas mejoradas por PTFE. Dado que la estructura rígida no puede absorber el desplazamiento axial, las tuberías que exceden los 50 metros de la expansión requieren una expansión de la expansión o Ω-compensadores (compensadores de desplazamiento térmico utilizando coeficiente de expansión α de expansión. mm/(m · ℃)). Las articulaciones con bridas no son adecuadas para áreas propensas a la subsidencia. Para escenarios de carga dinámica, se recomienda la transición a juntas flexibles mecánicas de tipo K (estándar AWWA C111). La fabricación y la instalación deben cumplir estrictamente con las especificaciones ISO 7005 para la precisión de alineación y el control de torque.

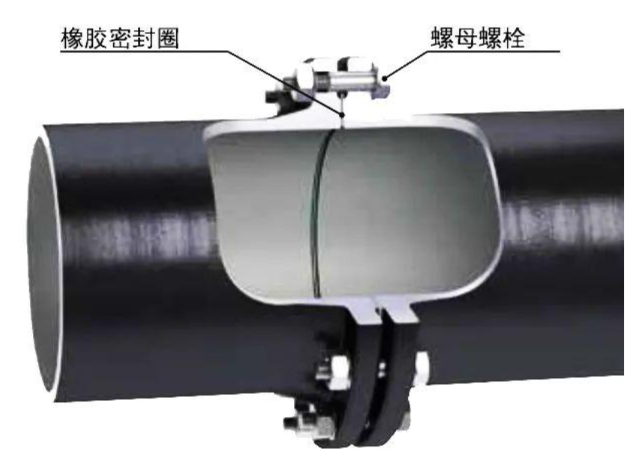

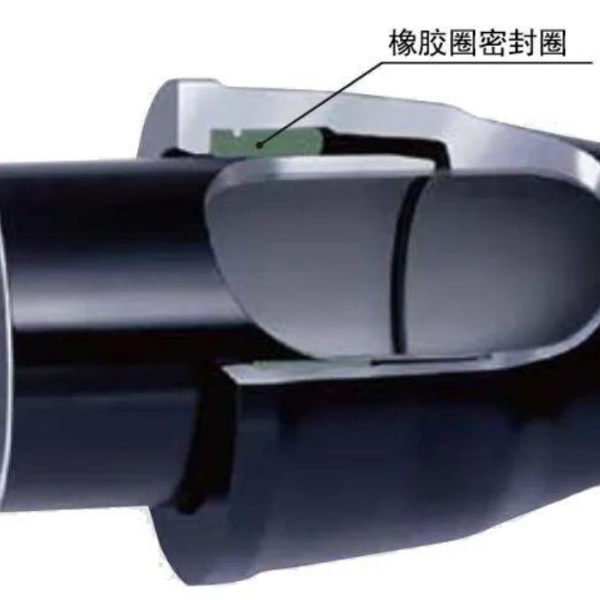

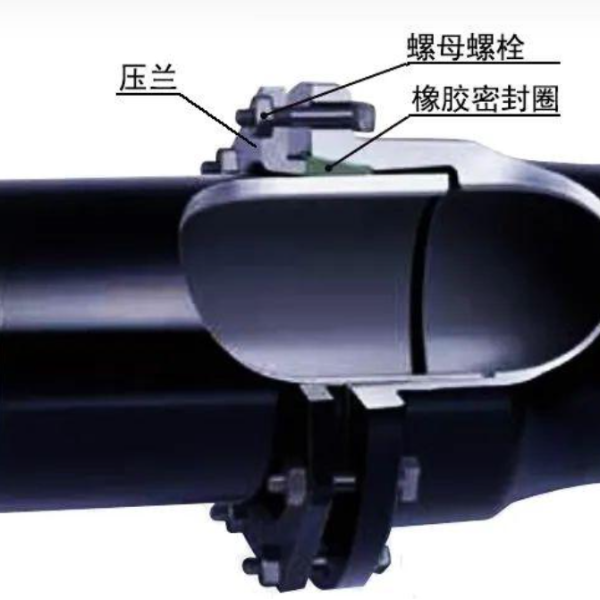

   Articulación flexible: Una junta capaz de proporcionar un cierto grado de desviación angular o desplazamiento axial. Incluye juntas flexibles mecánicas y juntas flexibles de empuje. Junta flexible mecánica: logra una conexión flexible a través de dispositivos de compresión mecánica (como pernos, abrazaderas) y anillos de sellado de goma. Esto permite un desplazamiento limitado (axial, radial o angular) de la tubería mientras mantiene la integridad del sellado. Los tipos principales incluyen juntas de tipo K, juntas mecánicas auto-restricciones y juntas flexibles de tipo clamp. Conjunta flexible: confía en la compresión de un anillo de goma para el sellado. La instalación se completa simplemente empujando el extremo de la espiga hacia el extremo de la campana. Caracterizado por una instalación rápida y permitiendo ciertos desplazamientos, estas juntas se utilizan ampliamente en los proyectos de suministro de agua municipal, drenaje y transmisión de agua.

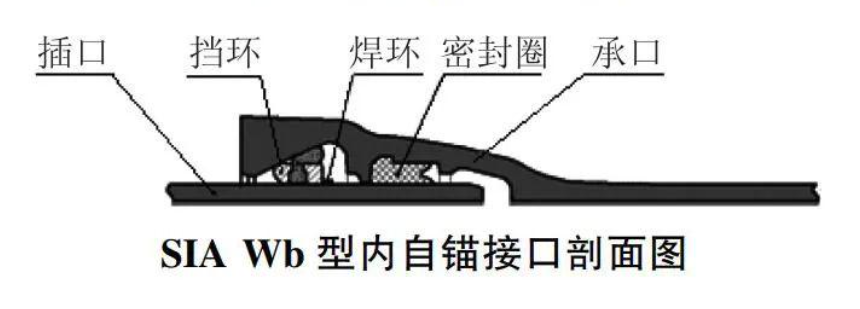

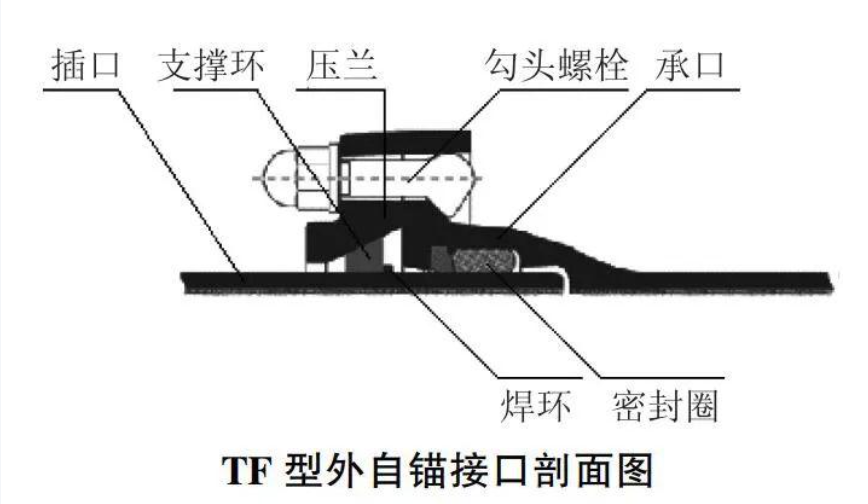

     Junta de autodestrucción: una tecnología de conexión flexible dentro de los sistemas de tubería de hierro dúctil (DIP) diseñados para resistir la separación de la junta. Integra un dispositivo de bloqueo mecánico (como dientes de restricción, anillos de bloqueo en forma de cuña o bloques de anclaje) con un anillo de sellado de goma. Mientras conserva las capacidades de compensación de desplazamiento de las juntas flexibles estándar (desplazamiento axial de ± 10 mm, deflexión angular ± 5 °), contrarresta activamente las fuerzas de tracción axiales en la tubería. Esto evita los riesgos de separación de las articulaciones causados ​​por la presión interna, el impacto del flujo de agua o el movimiento del suelo. Basado en la ubicación integrada del dispositivo de bloqueo, las articulaciones autoestructantes se clasifican en dos tipos principales: autodestrucción externa y autocontratación interna. Ambos tipos proporcionan resistencia a la extracción y una compensación de desplazamiento flexible. Sin embargo, exhiben diferencias significativas en el diseño estructural, los escenarios de aplicación y los procedimientos de instalación.
