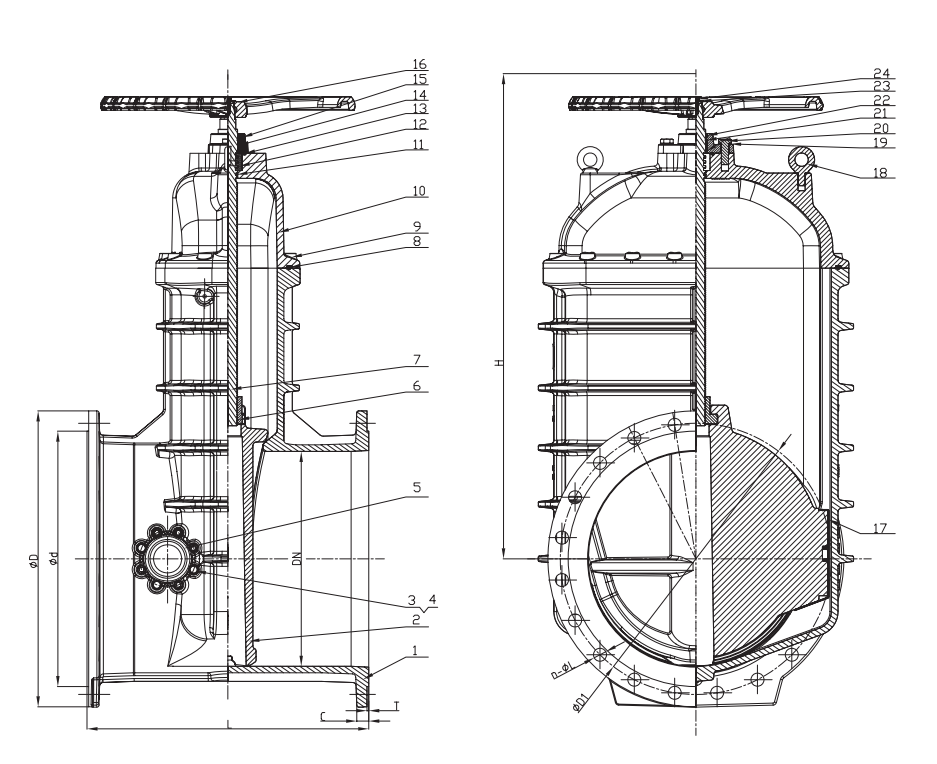

¿Qué es la válvula de compuerta NRS resiliente con bridas con salida de derivación (Z45XL)?

Tipo básico y estructura de núcleo:

Esta es una válvula de puerta. Su componente central es una puerta/cuña en forma de disco que se mueve en línea recta perpendicular a la dirección del flujo del fluido para abrir (elevadores de la puerta para permitir el flujo) o cerrar (la puerta baja para bloquear el flujo). Este diseño da como resultado una resistencia mínima al flujo cuando está completamente abierto.

Tecnología de sellado de llave - Asiento resistente:

La válvula emplea un diseño de asiento resistente. Esto significa que el anillo de sellado de la válvula (asiento) generalmente está hecho de caucho de alta calidad (como EPDM, NBR) y es elástico/flexible. Cuando la válvula se cierra, la puerta presiona contra el asiento resistente, lo que hace que la goma se deforme y se ajuste firmemente al borde de la puerta, creando un sello confiable. Este diseño ofrece cierta tolerancia para impurezas menores (como el limo) en la tubería y proporciona un excelente sellado, particularmente adecuado para aplicaciones de baja o media presión.

Método de operación de STEM - NRS:

NRS significa STEM no subida. Al operar la válvula (generalmente girando una rueda de mano o una caja de cambios), el tallo en sí solo gira; No se mueve axialmente hacia arriba ni hacia abajo. El movimiento giratorio del tallo se convierte en el movimiento de elevación lineal/baja de la puerta a través de un mecanismo rosado interno (generalmente una tuerca de puerta). La principal ventaja de este diseño es su requisito mínimo de autorización aérea; La parte superior del tallo no se eleva durante la apertura/cierre, lo que lo hace ideal para instalaciones con restricciones espaciales (como pozos de válvula subterránea).

Método de conexión - Bendido:

Los extremos de entrada y salida de la válvula cuentan con bridas. Las bridas son llantas circulares con agujeros de pernos. Durante la instalación, los pernos se usan para conectar estrechamente las bridas de la válvula a las bridas de apareamiento correspondientes en la tubería, con una junta colocada en el medio para lograr el sellado. La conexión con bridas es uno de los métodos más comunes y confiables para las válvulas de tubería, facilitando la instalación fácil, la extracción, el mantenimiento y resistencia de presiones y fuerzas de tracción más altas.

Característica central: con salida de bypass:

Esta es la característica más distintiva de esta válvula. Tiene una salida adicional y más pequeña en el cuerpo de la válvula (típicamente cerca del lado de la entrada o en el medio), llamada salida de derivación o puerto de sangrado. Este puerto de derivación generalmente está equipado con una válvula de bola de diámetro pequeño, válvula de enchufe o válvula de globo (conocida como válvula de derivación).

Funciones centrales de la salida de derivación: presión de equilibrio a través de la válvula principal: antes de abrir la válvula de compuerta principal, especialmente cuando hay una diferencia de presión significativa (alta presión diferencial), la válvula de derivación se abre lentamente primero. Esto permite que el fluido desde el lado de alta presión fluya gradualmente a través de la línea de derivación hacia el lado de baja presión, igualando la presión en ambos lados de la puerta principal. Reducir el torque de funcionamiento y proteger la válvula: después de la ecualización de la presión, la fuerza (par) requerida para abrir la válvula principal se reduce significativamente, facilita la operación. Más importante aún, esto evita los riesgos asociados con la forzamiento de la válvula principal abierta a una alta presión diferencial, como la vibración severa de la puerta, la puntuación/desgaste de la superficie de sellado del asiento o incluso la deformación/rotura del vástago, protegiendo en gran medida la válvula y extender la vida útil de la vida. Válvula. Control de flujo de minor / muestreo: la válvula de derivación también se puede usar para transferencia o muestreo de fluido de flujo pequeño.

Operación e indicación:

La válvula generalmente se opera a través de una rueda de mano montado en la parte superior (tamaños más pequeños) o caja de cambios (tamaños más grandes o donde se necesita un funcionamiento más fácil). Debido al diseño del NRS, girar el eje de entrada de la caja de cambios/la caja de cambios hace que la puerta se levante/baja. La válvula generalmente incluye un indicador de posición (por ejemplo, puntero y dial) que muestra claramente si la válvula está en la posición abierta, cerrada o intermedia.

Escenarios de aplicación principal:

Esta válvula es particularmente adecuada para aplicaciones que requieren operación frecuente o donde puede existir una alta presión diferencial durante la operación. Los usos comunes incluyen: redes de suministro de agua (municipal, industrial): tuberías principales, salidas de la estación de bomba, válvulas de aislamiento de zona, especialmente cuando el riesgo de martillo de agua es alto o principal protección de la válvula.

Designación del modelo - Z45XL:

Z45XL es una designación de modelo típica para este tipo de válvula bajo el estándar nacional chino (GB): Z: representa la válvula de puerta (ZHA FA - 闸阀) .4: Representa la conexión con bridas.5: Representa la operación a través de engranaje bisel (o significa ampliamente la operación de la caja de cambios, que lo distingue de 3 para el engranaje de Worm). En los productos reales, los tamaños más pequeños pueden usar una rueda de mano directamente, pero el modelo aún puede conservar este número de serie.xl: generalmente significa que la válvula presenta un asiento resistente (Xing - 弹性) e incluye una salida de derivación (Long - 旁通). Este es el identificador clave que distingue este modelo de una válvula de compuerta de asiento resistente estándar (por ejemplo, Z45X - Asiento resiliente solo, sin derivación).
